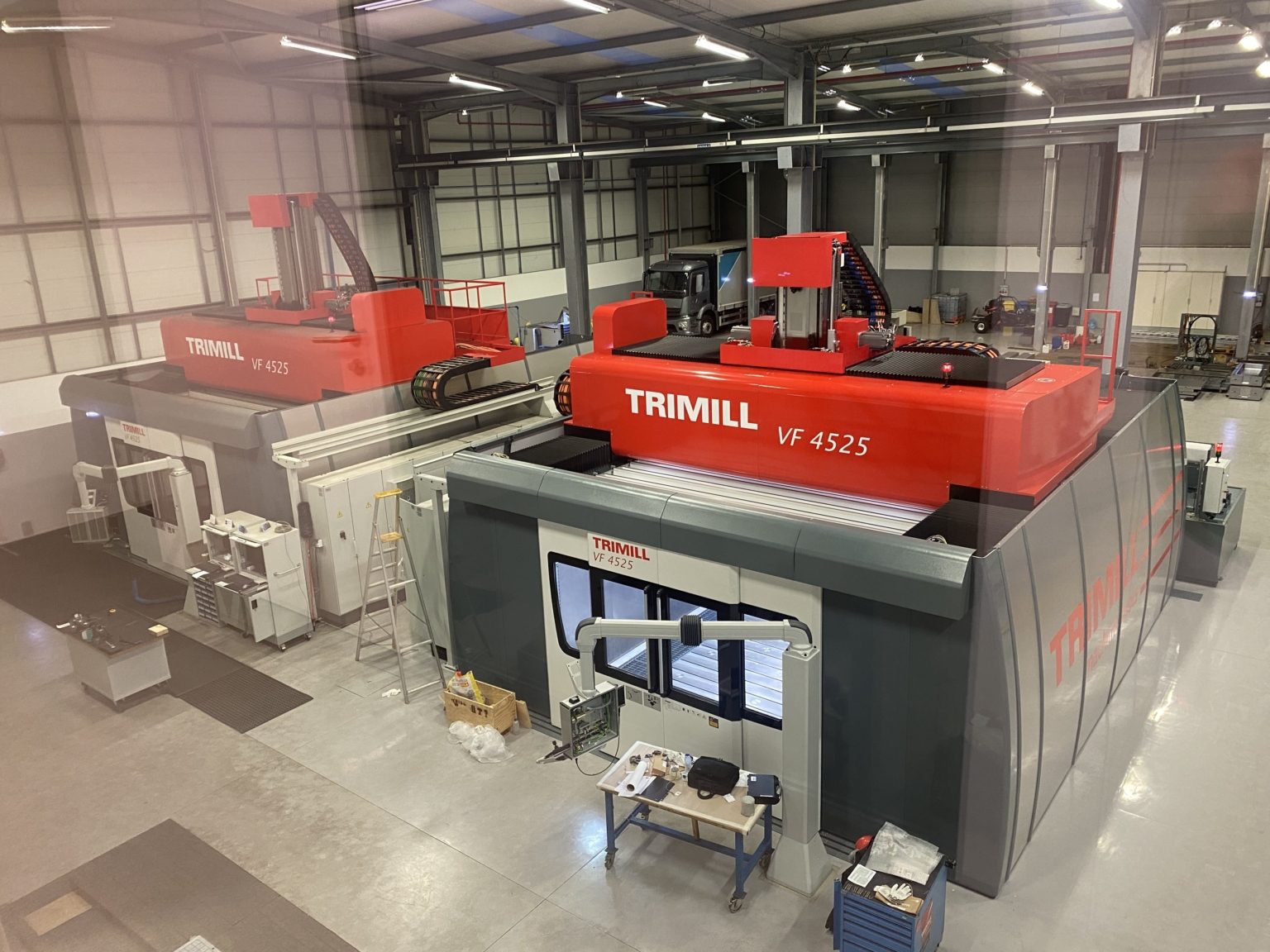

• Жесткий 5-осевой станок, сконструированный специально для обработки штампов и пресс-форм
  • 5-осевая обработка за один зажим благодаря двухосевой фрезерной головке
  • Уникальная замкнутая конструкция портала (ось X)и крестового суппорта с размещенным внутри ползуном и фрезеровочной головкой( ocь Y и Z)
  • Стабильные результаты обработки благодаря стабильным термосимметричным направляющим
  • Исполнение станка — верхнее гантри для высокой динамичности и точности обработки
  • Жесткий зажим заготовки для высокого качества обработки поверхности
  • Высокая производительность — черновая и чистовая обработка за один зажим
  • Компактный станок, большое рабочее пространство при относительно небольшой занимаемой площади
  • Эргономичная компоновка — простое обслуживание и доступ к рабочему пространству
  • Убедительное соотношение цены и качества

Технические данные

Рабочий ход
Ось X [mm] 4.500
Ось Y [mm] 2.500
Ось Z [mm] 1.500
Избираемый шпиндель/головка
Тип F2F
Мощность (S1/100%) [kW] 25
Мощность (S6/40%) [kW] 32
Крутящий момент (S1/100%) [Nm] 194
Крутящий момент (S6/40%) [Nm] 239
Cкорость [1/min] 10.000
Зажимной конус HSK - A100
Наклон шпинделя [°] -2/+92
Поворот головки [°] -240/+240
Зажим (наклонной оси) [Nm] 17.200
Зажим (поворотной оси) [Nm] 15.000
Шаг позиционирования [°] 0,001
Избираемый шпиндель/головка
Тип F4F / F5F
Мощность (S1/100%) [kW] 40
Мощность (S6/40%) [kW] 52
Крутящий момент (S1/100%) [Nm] 350
Крутящий момент (S6/40%) [Nm] 468
Cкорость [1/min] 10.000
Зажимной конус HSK - A100
Наклон шпинделя [°] -50/+95
Поворот головки [°] -240/+240
Зажим (наклонной оси) [Nm] 17.200
Зажим (поворотной оси) [Nm] 15.000
Шаг позиционирования [°] continuous / 0,001
Избираемый шпиндель/головка
Тип U2C
Мощность (S1/100%) [kW] 33
Мощность (S6/40%) [kW] 40
Крутящий момент (S1/100%) [Nm] 1000
Cкорость [1/min] 5.000
Зажимной конус HSK 50 / HSK - A100
Наклон шпинделя [°] -185/+185
Поворот головки [°] -185/+185
Зажим (наклонной оси) [Nm] 3.000
Избираемый шпиндель/головка
Тип T30C
Мощность (S1/100%) [kW] 40
Мощность (S6/40%) [kW] 50
Крутящий момент (S1/100%) [Nm] 248
Крутящий момент (S6/40%) [Nm] 314
Cкорость [1/min] 14.000
Зажимной конус HSK - A100
Наклон шпинделя [°] -110/+110
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 8.000
Зажим (поворотной оси) [Nm] 6.500
Шаг позиционирования [°] continuous
Избираемый шпиндель/головка
Тип T21C
Мощность (S1/100%) [kW] 42
Мощность (S6/40%) [kW] 50
Крутящий момент (S1/100%) [Nm] 67
Крутящий момент (S6/40%) [Nm] 84
Cкорость [1/min] 24.000
Зажимной конус HSK - A63
Наклон шпинделя [°] -100/+100
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 4.000
Зажим (поворотной оси) [Nm] 8.000
Шаг позиционирования [°] continuous
Избираемый шпиндель/головка
Тип T30C CSC
Мощность (S1/100%) [kW] 50
Мощность (S6/40%) [kW] 62
Крутящий момент (S1/100%) [Nm] 251
Крутящий момент (S6/40%) [Nm] 313
Cкорость [1/min] 20.000
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 8.000
Зажим (поворотной оси) [Nm] 8.000
Шаг позиционирования [°] continuous
Избираемый шпиндель/головка
Тип T21C CSC
Мощность (S1/100%) [kW] 29
Мощность (S6/40%) [kW] 38
Крутящий момент (S1/100%) [Nm] 69
Крутящий момент (S6/40%) [Nm] 91
Cкорость [1/min] 24.000
Зажимной конус HSK - A100
Наклон шпинделя [°] -110/+110
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 4.000
Зажим (поворотной оси) [Nm] 4.000
Шаг позиционирования [°] continuous
Избираемый шпиндель/головка
Тип T15C
Мощность (S1/100%) [kW] 42/50
Мощность (S6/40%) [kW] 50/65
Крутящий момент (S1/100%) [Nm] 67/96
Крутящий момент (S6/40%) [Nm] 84/124
Cкорость [1/min] 24.000/15.000
Зажимной конус HSK - A63 / HSK - A100
Наклон шпинделя [°] -115/+115
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 5.400
Зажим (поворотной оси) [Nm] 3.120
Избираемый шпиндель/головка
Тип U3C
Мощность (S1/100%) [kW] 42/63
Мощность (S6/40%) [kW] 50/76
Крутящий момент (S1/100%) [Nm] 67/200
Крутящий момент (S6/40%) [Nm] 84/242
Cкорость [1/min] 24.000
Зажимной конус HSK - 63 / HSK-A100
Наклон шпинделя [°] -180/+180
Поворот головки [°] -360/+360
Зажим (наклонной оси) [Nm] 5.400
Зажим (поворотной оси) [Nm] 5.400
Другой
Зажимная поверхность [мм] 5.000 x 2.800
Макс.масса загoтoвки [кг/м2] 7.000
Рабочая подача [мм/миn] 40.000
Ускорение [м/с2] 3
Вес станка [kg] 103.900
