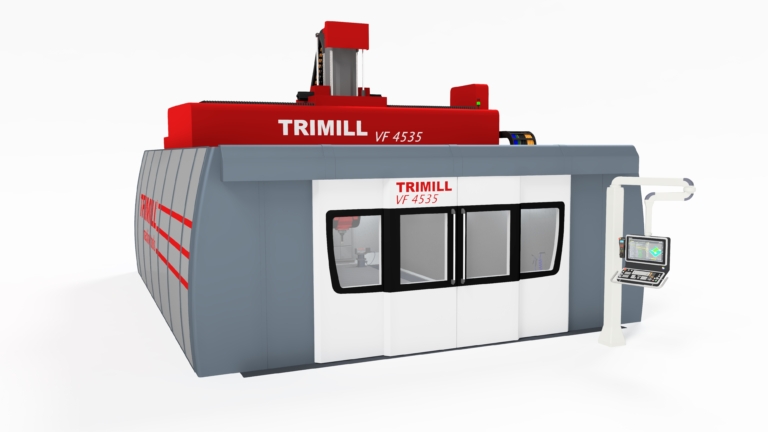

VF 4535
- Жесткий 5-осевой станок, сконструированный специально для обработки штампов и пресс-форм

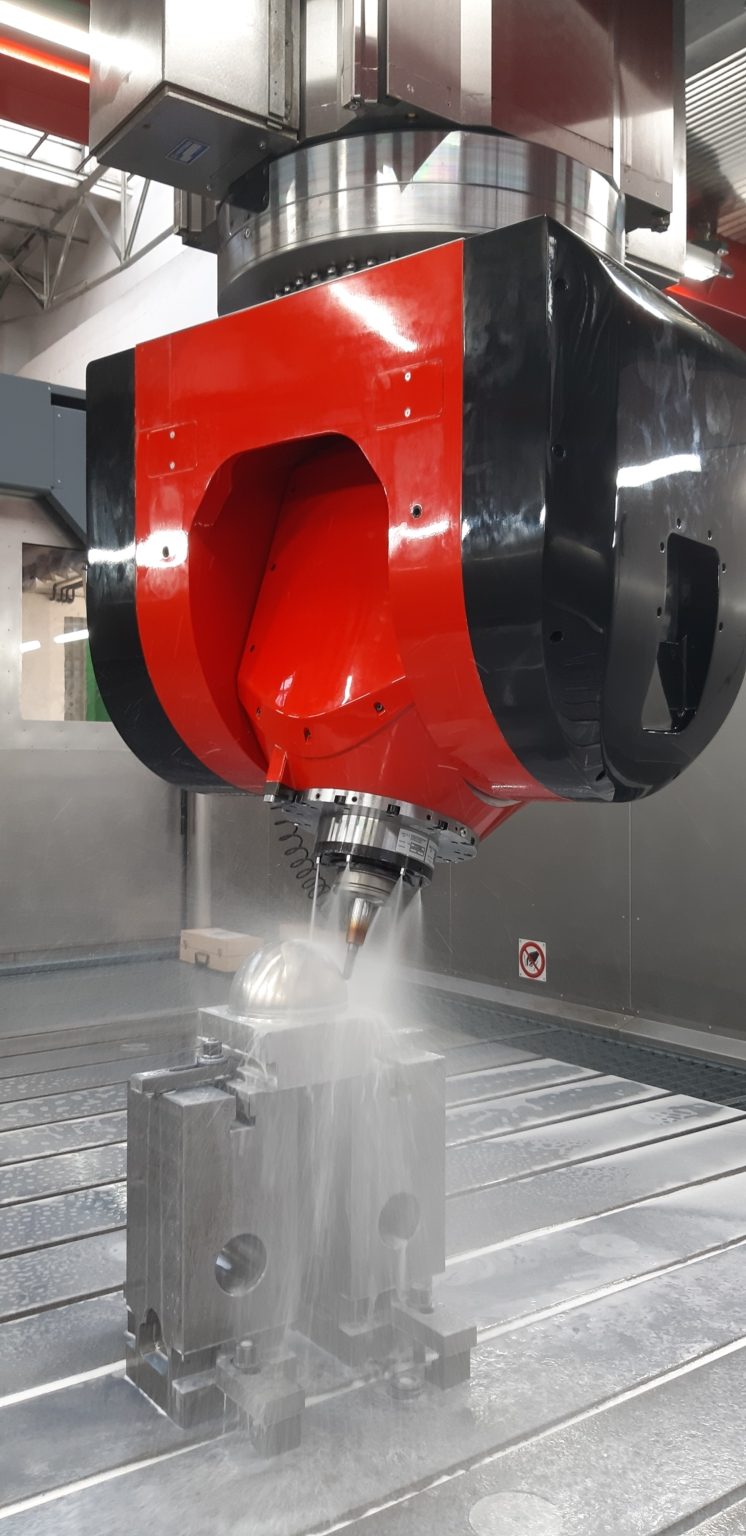

- 5-осевая обработка за один зажим благодаря двухосевой фрезерной головке
- Уникальная замкнутая конструкция портала (ось X)и крестового суппорта с размещенным внутри ползуном и фрезеровочной головкой( ocь Y и Z)
- Стабильные результаты обработки благодаря стабильным термосимметричным направляющим
- Исполнение станка — верхнее гантри для высокой динамичности и точности обработки
- Жесткий зажим заготовки для высокого качества обработки поверхности
- Высокая производительность — черновая и чистовая обработка за один зажим
- Компактный станок, большое рабочее пространство при относительно небольшой занимаемой площади
- Эргономичная компоновка — простое обслуживание и доступ к рабочему пространству
- Убедительное соотношение цены и качества
Файлы для скачивания
Технические данные
| Рабочий ход | |
|---|---|
| Ось X [mm] | 4.500 |
| Ось Y [mm] | 3.500 |
| Ось Z [mm] | 1.500 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | F2F |
| Мощность (S1/100%) [kW] | 25 |
| Мощность (S6/40%) [kW] | 32 |
| Крутящий момент (S1/100%) [Nm] | 194 |
| Крутящий момент (S6/40%) [Nm] | 239 |
| Cкорость [1/min] | 10.000 |
| Зажимной конус | HSK - A100 |
| Наклон шпинделя [°] | -2/+92 |
| Поворот головки [°] | -240/+240 |
| Зажим (наклонной оси) [Nm] | 17.200 |
| Зажим (поворотной оси) [Nm] | 15.000 |
| Шаг позиционирования [°] | 0,001 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | F4F / F5F |
| Мощность (S1/100%) [kW] | 40 |
| Мощность (S6/40%) [kW] | 52 |
| Крутящий момент (S1/100%) [Nm] | 350 |
| Крутящий момент (S6/40%) [Nm] | 468 |
| Cкорость [1/min] | 10.000 |
| Зажимной конус | HSK - A100 |
| Наклон шпинделя [°] | -50/+95 |
| Поворот головки [°] | -240/+240 |
| Зажим (наклонной оси) [Nm] | 17.200 |
| Зажим (поворотной оси) [Nm] | 15.000 |
| Шаг позиционирования [°] | continuous / 0,001 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | H3F |
| Мощность (S1/100%) [kW] | 41 |
| Крутящий момент (S1/100%) [Nm] | 1.000 |
| Cкорость [1/min] | 6.000 |
| Зажимной конус | SK50 / HSK - A100 |
| Наклон шпинделя [°] | -105/+105 |
| Поворот головки [°] | -240/+240 |
| Зажим (наклонной оси) [Nm] | 6.000 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | U2C |
| Мощность (S1/100%) [kW] | 33 |
| Мощность (S6/40%) [kW] | 40 |
| Крутящий момент (S1/100%) [Nm] | 1.000 |
| Cкорость [1/min] | 5.000 |
| Зажимной конус | SK50 / HSK-A100 |
| Наклон шпинделя [°] | -185/+185 |
| Поворот головки [°] | -185/+185 |
| Зажим (наклонной оси) [Nm] | 3.000 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | T30C |
| Мощность (S1/100%) [kW] | 40 |
| Мощность (S6/40%) [kW] | 50 |
| Крутящий момент (S1/100%) [Nm] | 248 |
| Крутящий момент (S6/40%) [Nm] | 314 |
| Cкорость [1/min] | 14.000 |
| Зажимной конус | HSK - A100 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 8.000 |
| Зажим (поворотной оси) [Nm] | 8.000 |
| Шаг позиционирования [°] | continuous |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | T21C |
| Мощность (S1/100%) [kW] | 42 |
| Мощность (S6/40%) [kW] | 50 |
| Крутящий момент (S1/100%) [Nm] | 67 |
| Крутящий момент (S6/40%) [Nm] | 84 |
| Cкорость [1/min] | 24.000 |
| Зажимной конус | HSK - A63 |
| Наклон шпинделя [°] | -100/+100 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 4.000 |
| Зажим (поворотной оси) [Nm] | 4.000 |
| Шаг позиционирования [°] | continuous |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | T30C CSC |
| Мощность (S1/100%) [kW] | 50 |
| Мощность (S6/40%) [kW] | 62 |
| Крутящий момент (S1/100%) [Nm] | 251 |
| Крутящий момент (S6/40%) [Nm] | 313 |
| Cкорость [1/min] | 20.000 |
| Зажимной конус | HSK - A100 |
| Наклон шпинделя [°] | -110/+110 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 15.000 |
| Зажим (поворотной оси) [Nm] | 8.000 |
| Шаг позиционирования [°] | continuous |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | T21C CSC |
| Мощность (S1/100%) [kW] | 29 |
| Мощность (S6/40%) [kW] | 38 |
| Крутящий момент (S1/100%) [Nm] | 69 |
| Крутящий момент (S6/40%) [Nm] | 91 |
| Cкорость [1/min] | 24.000 |
| Зажимной конус | HSK - A63 |
| Наклон шпинделя [°] | -110/+110 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 6.500 |
| Зажим (поворотной оси) [Nm] | 4.000 |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | T15C |
| Мощность (S1/100%) [kW] | 42/50 |
| Мощность (S6/40%) [kW] | 50/65 |
| Крутящий момент (S1/100%) [Nm] | 67/96 |
| Крутящий момент (S6/40%) [Nm] | 84/124 |
| Cкорость [1/min] | 24.000/15.000 |
| Зажимной конус | HSK - A63 / HSK - A100 |
| Наклон шпинделя [°] | -115/+115 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 5.400 |
| Зажим (поворотной оси) [Nm] | 6.120 |
| Шаг позиционирования [°] | continuous |
| Избираемый шпиндель/головка | |
|---|---|
| Тип | U3C |
| Мощность (S1/100%) [kW] | 42/63 |
| Мощность (S6/40%) [kW] | 50/76 |
| Крутящий момент (S1/100%) [Nm] | 67/200 |
| Крутящий момент (S6/40%) [Nm] | 84/242 |
| Cкорость [1/min] | 24.000/13.000 |
| Зажимной конус | HSK - A63/ HSK - A100 |
| Наклон шпинделя [°] | -180/+180 |
| Поворот головки [°] | -360/+360 |
| Зажим (наклонной оси) [Nm] | 5.400 |
| Зажим (поворотной оси) [Nm] | 5.400 |
| Другой | |
|---|---|
| Зажимная поверхность [мм] | 5.000 x 3.800 |
| Макс.масса загoтoвки [кг/м2] | 7.000 |
| Рабочая подача [мм/миn] | 40.000 |
| Ускорение [м/с2] | 3 |
| Вес станка [kg] | 109.900 |
