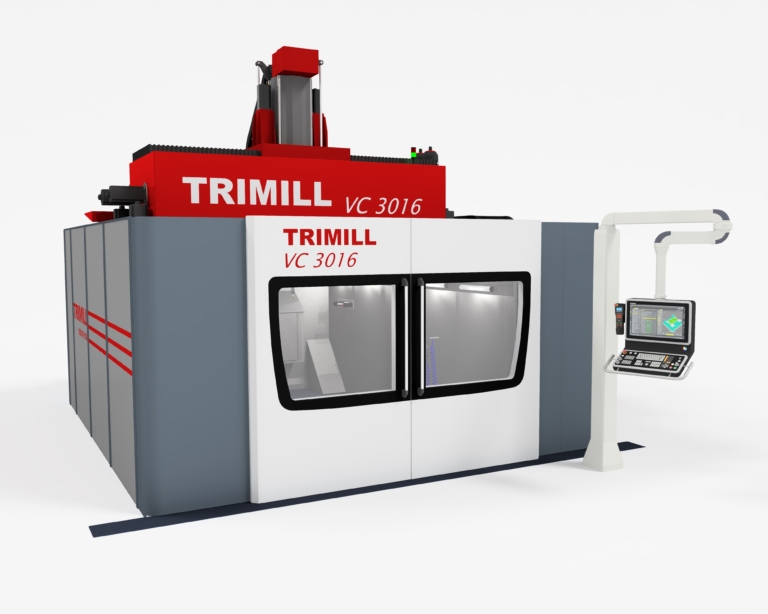

VC 3016
- Жесткий 3-осевой станок, сконструированный специально для обработки штампов и пресс-форм
- Исполнение станка — портальный центр типа верхнее гантри
- Уникальная замкнутая конструкция портала (ось X)и крестового суппорта с размещенным внутри четырехкратно направляемым ползуном ( ocь Y и Z)
- Стабильные результаты обработки благодаря стабильным термосимметричным направляющим
- Жесткий зажим заготовки для высокого качества обработки поверхности
- Высокая производительность — черновая и чистовая обработка за один зажим
- Компактный станок, большое рабочее пространство при относительно небольшой занимаемой площади
- При индивидуальном запросе заказчика возможно изменение высоты стола
- Эргономичная компоновка — простое обслуживание и доступ к рабочему пространству
- Убедительное соотношение цены и качества
Файлы для скачивания
Технические данные
| Рабочий ход | |
|---|---|
| Ось X [mm] | 3000 |
| Ось Y [mm] | 1600 |
| Ось Z [mm] | 1200 |
| Избираемый шпиндель/головка | |
|---|---|
| Мощность (S1/100%) [kW] | 32 |
| Мощность (S6/40%) [kW] | 40 |
| Крутящий момент (S1/100%) [Nm] | 306 |
| Крутящий момент (S6/40%) [Nm] | 390 |
| Cкорость [1/min] | 14.000 |
| Зажимной конус | HSK - A100 |
| Избираемый шпиндель/головка | |
|---|---|
| Мощность (S1/100%) [kW] | 29 |
| Мощность (S6/40%) [kW] | 38 |
| Крутящий момент (S1/100%) [Nm] | 69 |
| Крутящий момент (S6/40%) [Nm] | 91 |
| Cкорость [1/min] | 24.000 |
| Зажимной конус | HSK - A63 |
| Другой | |
|---|---|
| Зажимная поверхность [мм] | 3.500x1.750 |
| Макс.масса загoтoвки [кг] | 1.750 |
| Макс.масса загoтoвки [кг/м2] | 7.000 |
| Рабочая подача [мм/миn] | 40.000 |
| Ускорение [м/с2] | 4 |
| Вес станка [kg] | 64.600 |
